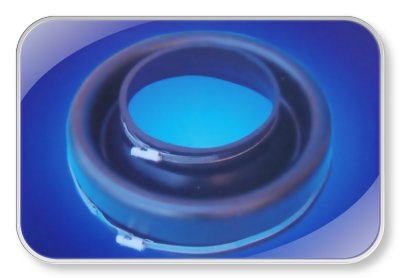

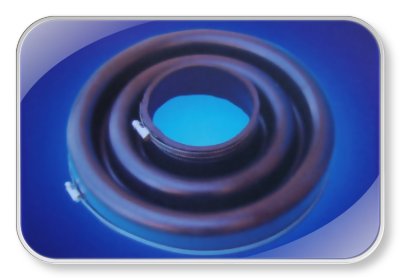

Manszety stosowane są w sieciach ciepłowniczych, gazowych, wodnych i
kanalizacyjnych do uszczelniania przestrzeni pomiędzy rurą przewodową a osłonową.
Manszety cechuje prosty montaż, duża trwałość i możliwość kompensacji
wydłużeń termicznych rurociągów bez rozszczelnienia połączenia.
Dane techniczne:
- materiał: elastomer EPDM, opaska zaciskowa ze stali nierdzewnej,
- temperatura pracy: od -30 st C do +100 st C.

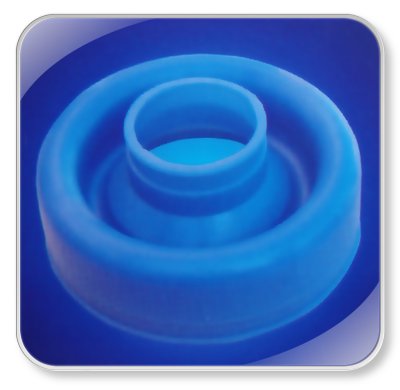

Na zamówienie dostarczamy manszety wykonane z silikonu (temperatura pracy od -55 st C do +230 st C).

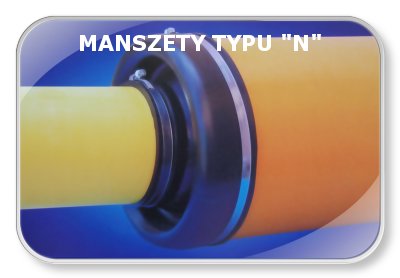

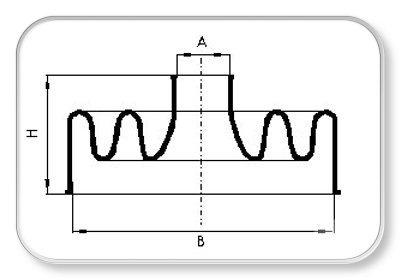

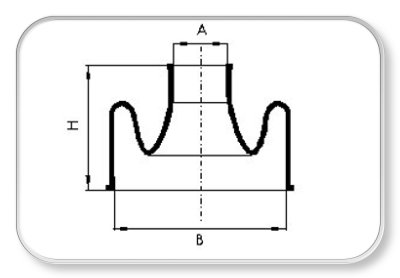

Tabela wymiarowa manszet typu "N"
Wymiary rur Dn x Dn |
Wymiary manszet A B H |
---|---|
20 x 50 | 26 64 75 |
25 x 50 | 33 64 75 |
25 x 80 | 33 92 75 |
25 x 100 | 33 112 75 |
25 x 150 | 33 165 75 |
32 x 80 | 41 92 75 |
32 x 100 | 41 112 75 |
32 x 150 | 41 165 75 |
40 x 100 | 50 112 75 |
40 x 125 | 50 139 75 |
40 x 150 | 50 165 75 |
50 x 100 | 64 112 75 |
50 x 125 | 64 139 75 |
50 x 150 | 64 165 75 |
65 x 125 | 78 139 75 |
65 x 150 | 78 165 75 |
65 x 200 | 78 225 75 |
80 x 150 | 92 165 75 |
80 x 180 | 92 190 75 |
80 x 200 | 92 225 75 |
80 x 250 | 92 275 75 |
100 x 150 | 112 165 75 |
100 x 180 | 112 190 75 |
100 x 200 | 112 225 75 |
100 x 250 | 112 275 75 |
100 x 300 | 112 330 75 |
125 x 200 | 127 225 75 |
125 x 250 | 127 275 75 |
150 x 200 | 162 225 75 |
150 x 250 | 162 275 75 |
150 x 300 | 162 330 75 |
180 x 250 | 190 275 75 |
180 x 300 | 190 330 75 |
200 x 250 | 225 275 75 |
200 x 300 | 225 330 75 |
200 x 350 | 225 362 75 |
200 x 400 | 225 415 75 |
250 x 300 | 275 330 75 |
250 x 350 | 275 362 75 |
250 x 400 | 275 415 75 |
300 x 400 | 325 415 75 |
300 x 500 | 325 513 75 |
400 x 500 | 410 513 75 |
400 x 600 | 410 615 75 |
500 x 600 | 510 615 75 |
Manszety wykonane są z elastomeru o znacznej wytrzymałości, w związku z tym można je rozciągnąć lub obkurczyć o około 5 do 6% od wymiaru rzeczywistego.
