Zakres średnic: od 130 do 510 mm.

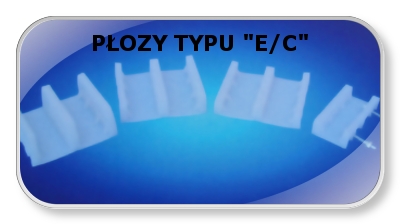

Wys. płozy: element E: 25; 35; 50 mm,
element C: 25 mm.
Szerokość płozy: 120 mm.
Długość płozy: element E: 136 mm,
element C: 58 mm.
Materiał: PE HD, stal.
Temperatura pracy: od -20 do +80 st.C.

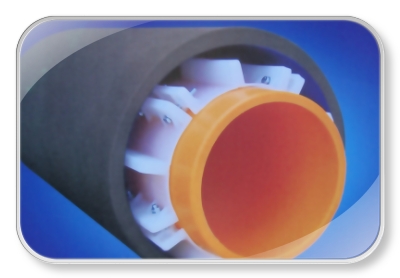

Odległość pomiędzy płozami: 1,5m
(0,15m od początku i od końca przepustu).
Maksymalne statyczne obciążenie obwodu - 350 kg.

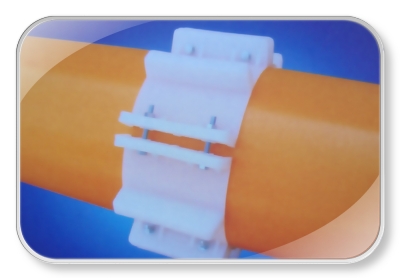

Montaż polega na skręceniu śrubami odpowiedniej ilości elementów (dobór według tabeli).
Płozy dostarczane są do klienta w elementach do samodzielnego montażu.
Średnica zewnętrzna rury przewodowej od-do | Ilość elementów |
---|---|
132-149 | 3 elementy E |
150-171 | 3 elementy + 1 element C |
172-194 | 4 elementy E |
195-218 | 4 elementy E + 1 element C |
219-242 | 5 elementów E |
243-269 | 5 elementów E + 1 element C |
270-289 | 6 elementów E |
290-311 | 6 elementów E + 1 element C |
312-334 | 7 elementów E |
335-359 | 7 elementów E + 1 element C |
360-379 | 8 elementów E |
380-399 | 8 elementów E + 1 element C |
400-419 | 9 elementów E |
420-449 | 9 elementów E + 1 element C |
450-475 | 10 elementów E |
476-510 | 11 elementów E |
