Zakres średnic: od 150 do 400 mm.

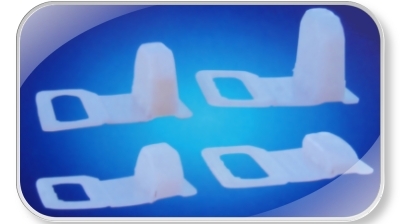

Wysokość płozy: 26; 40; 60; 80 mm.
Szerokość płozy: 125 mm.
Materiał: PE HD, stal nierdzewna.
Temperatura pracy: od -20 do +80 st.C.
Odległość między płozami: 1,5 m
(0,15 m od początku i od końca przepustu).
Maksymalne statyczne obciążenie obwodu - 250 kg.
Montaż polega na zatrzaskowym połączeniu odpowiedniej ilości elementów z tworzywa sztucznego (dobór wg tabeli).

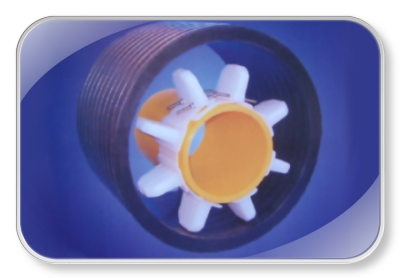

Po nałożeniu płozy na rurociąg, należy połączyć oba końce dwiema śrubami, a następnie równomiernie dokręcić nakrętki (kluczem “10”) powodując zaciśnięcie płozy na obwodzie rury. Płozy dostarczane są do klienta w elementach do samodzielnego montażu.

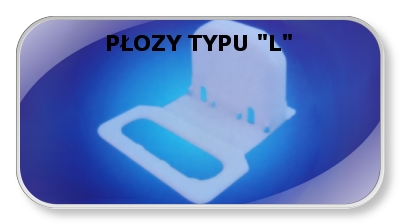

Płoza typu "L" - tabela doboru:
Średnica zewnętrzna rury przewodowej od-do | Ilość elementów |
---|---|
176-200 | 7 |
201-225 | 8 |
226-250 | 9 |
251-275 | 10 |
276-300 | 11 |
301-325 | 12 |
326-350 | 13 |
