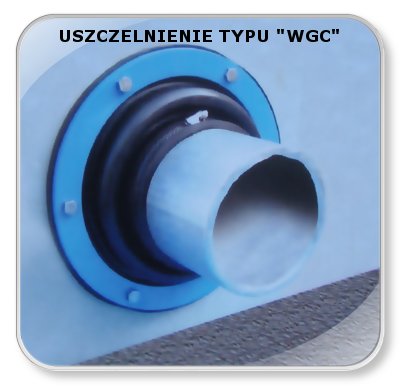

Uszczelnienie typu WGC przeznaczone jest do wykonania bezciśnieniowych szczelnych przepustów rurowych
z uwzględnieniem wodo- i gazoszczelności.
Głównie zastosowanie to przyłącza do budynków dla sieci ciepłowniczych, wodociągowo-kanalizacyjnychi gazowych.
Uszczelnienie to daje możliwość przemieszczeń rury względem przegrody budowlanej bez rozszczelnienia połączenia (nie stanowi punktu stałego).
Zalety :
- umożliwienie ruchu rurociągu w przepuście w trzech płaszczyznach bez rozszczelnienia
połączenia, na skutek np.: zmian temperatury (rurociągi ciepłownicze ),
- możliwość stosowania w miejscach gdzie istnieje różnica osiadania w gruncie
rurociągu i budynku, brak konieczności zastosowania tulei osłonowej lub wiercenia otworu o dużej dokładności wykonania,
- łatwy montaż, bezobsługowa eksploatacja, odporność korozyjna.
Dane techniczne :
Materiał :
elastomer EPDM,
pierścień dociskowy:
tworzywo sztuczne lub stal pokryta tworzywem sztucznym;
śruby mocujące, opaska zaciskowa : stal nierdzewna.
| Dn | D1 | D2 | D3 | Zakres stosowania [mm] |
Średnica otworu max [mm] |
|---|---|---|---|---|---|
| 25 | 30 | 126 | 150 | 32-35 | 70 |
| 32 | 38 | 135 | 159 | 40-44 | 75 |
| 40 | 46 | 142 | 167 | 48-52 | 85 |
| 50 | 57 | 150 | 180 | 60-65 | 95 |
| 65 | 72 | 167 | 193 | 75-78 | 110 |
| 80 | 84 | 184 | 209 | 88-94 | 120 |
| 100 | 104 | 220 | 251 | 108-116 | 150 |
| 125 | 121 | 237 | 270 | 125-140 | 170 |
